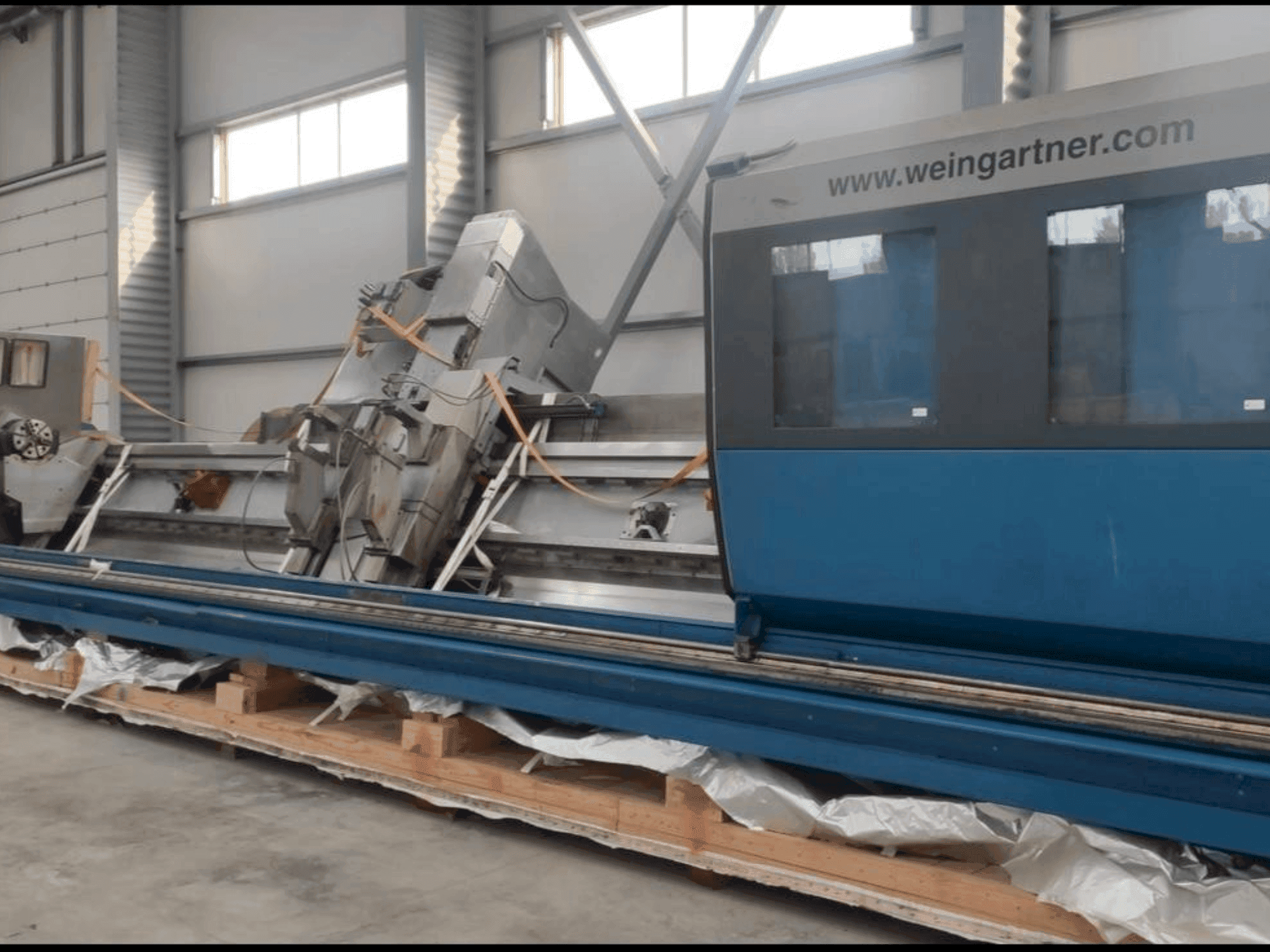

Weingartner - Vario 700-000MD-MIL-WEI-2011-00001

Papildaprīkojums

• - Galvas balsts: barošana ar maiņstrāvas servomotoru: 1FT6 105 – 8SF71 – 3AG1, S1 režīmā pieejamais griezes moments pie galvenās vārpstas, konusveida pārnesumkārbas attiecība: 4:1, tārpu piedziņas attiecība: 15:1, kopējais samazināšanas koeficients: 60:1, Galvenās vārpstas augstums: 1550 mm, Galvenās vārpstas urbums: 108 mm, Patrona Gr. 315: Urbuma diametrs: 95 mm, maks. spiediens: 27 bāri, maks. iespīlēšanas spēks pie 27 bāriem: 17500 daN, ārējā iespīlēšana: 25 - 245 mm, iekšpuse: 90 - 310 mm
• - Skaidu transportieris: piedziņas jauda: 1,1 kW, izplūdes platums: 250 mm, izlādes augstums: 850 mm, šķembu transportēšana: 300 dm³/h
• - Hidraulika: Sūkņa padeve: 27 l/min, Maks. sistēmas spiediens: 80 bāri, piedziņas jauda: 4,6 kW, tvertnes tilpums: 60 l, eļļas dzesētāja jauda: 0,3 kW
• - Frēzēšanas bloks PUFK-320: perifērijas un slīpuma frēzēšanas bloks, grozāmā ass A padeve no maiņstrāvas servomotora: 1FT6 084 – 8AF71 – 3EL4, Planetārās pārnesumkārbas attiecība: 70:1, Pārnesuma attiecība: 3:1, Kopējais samazināšanas koeficients: 210 :1, maks. pagriešanas ātrums: 90°/sek., Pagriešanas diapazons: ±90°, Padeve no maiņstrāvas galvenās vārpstas motora: 1PH7 137 – 2NF22 – 0CJ2, Maks. griezēja galvas diametrs: 260 mm, maks. griezēja galvas ātrums: 300 min⁻¹
• - Atdalīšanas iekārta (opcija): barošana ar maiņstrāvas galvenās vārpstas motoru: 1PH7 137 – 2NF22 – 0CC2, Pārnesumskaitlis: 2,4:1, Maks. griezēja galvas ātrums: 1800 min⁻¹
• - Priekšējais stabilais balsts: diametra diapazons (frēzēšanas spīles): 25 – 220 mm, maks. iespīlēšanas spēks pie 80 bāriem (bez efektivitātes): 1200 daN, maks. iespīlēšanas spiediens: 80 bāri
• - Aizmugurējais stabilais balsts: diametra diapazons (frēzēšanas spīles garas): 25–220 mm, maks. iespīlēšanas spēks pie 80 bāriem (bez efektivitātes): 1200 daN, maks. iespīlēšanas spiediens: 80 bāri
• - Aizmugurējais balsts: barošana ar maiņstrāvas servomotoru: 1FT6 064 – 6AF71 – 3EK4, konusveida sviras pārnesumskaitlis: 50:1, ātrā pārvietošanās maks.: 5000 mm/min, lāpstiņas diametrs: 160 mm, gājiens: 200 mm, spiediens pie 50 bar: 1500 bar daN, spriegums pie 50 bāriem: 1000 daN, maks. spiediens: 50 bar
• - Sagataves atbalsts: Diametra diapazons: 70 – 220 mm
• - Kopējās iekārtas specifikācijas: barošanas spriegums: 3 x 380 V ± 10%, cikls: 50 Hz ± 2%, maksimālā jauda: 57 kW, maksimālā jauda: 100 A, vadības spriegums: 24 V DC, sistēmas spiediens (pneimatika): 6 – 10 bāri, gaisa patēriņš: 15 – 20 m³/stundā, gaisa savienotājs: ½”, sistēmas spiediens (hidraulika): 90 bāri

Papildus informācija

Mašīnas priekšrocības

• Tehniskās mašīnas priekšrocības:
  • - Apstrādājamie materiāli: frēzēšana starp centriem: min. Garums: 585 mm, maks. Garums: 8 620 mm, diametrs: 25 – 220 mm
  • - Mašīnas sastāvdaļas: mašīnas pamatne: garenvirziena slīdņa vadotnes attālums: 700 mm, gareniskā slīdņa vadotnes garums: 10 900 mm, svars: 20 000 kg, gareniskais slīdnis (z-ass): barošana ar maiņstrāvas servomotoru: 1ft6 086 – 8af71 – 3ek4, koniskā pārnesuma attiecība: 10:1, lodveida skrūves diametrs: 80 mm, lodveida skrūves solis: 20 mm, ātrās pārvietošanas ātrums: 5000 mm/min, šķērsslīde (x-ass): barošana ar maiņstrāvas servomotoru: 1ft6 086 – 1af71 – 3eh1, konusveida pārnesuma attiecība: 6:1, lodveida skrūves diametrs: 50 mm, lodveida skrūves solis: 10 mm, ātrā pārvietošana maks. : 5000 mm/min, šķērsslīdnes pārvietošanās ceļš frēzēšanai: 256 mm, nobīdīts slaids (y-ass) : barošana ar maiņstrāvas servomotoru: 1ft6 084 – 1af71 – 3eh1, konusveida pārnesuma attiecība: 6:1, lodskrūves diametrs: 50 mm, lodveida skrūves solis: 10 mm, ātrās kustības maks. : 3000 mm/min, šķērsslīdēšanas ceļš frēzēšana: 250 mm
  • - Augstas precizitātes un izturīga konstrukcija ar uzlabotu servomotora vadību, daudzpusīgām apstrādes iespējām ar vairākām vienībām un stabiliem balstiem
• Kvalitatīvas mašīnas priekšrocības:
  • - Uzlabota precizitāte ar uzlabotiem pārnesumu skaitļiem un lodīšu skrūvju mehānismiem, efektīva darbība ar lielu ātrās kustības ātrumu

Papildu informācija

• - Mašīna joprojām tiek darbināta
