Biglia - B436 Y2IT-TUR-BIG-2017-00001

Name: Biglia B436 Y2
Brand: Biglia
SKU: IT-TUR-BIG-2017-00001
Price: 90000 EUR
Availability: InStock

90.000 €

gindumac cena

(Ex works)

saņemt oficiālu piedāvājumu

Apmeklēt iekārtu

izteikt pretpiedāvājumu

Lejupielādēt PDF

Vai jums ir vēl kādi jautājumi? Sazinies ar mums!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Sazinieties ar Whatsapp

GINDUMAC
Produkti
Darbgaldi
➤ Pārdodu lietotu Biglia B436 Y2 | gindumac.com

Rādīt oriģinālvalodā

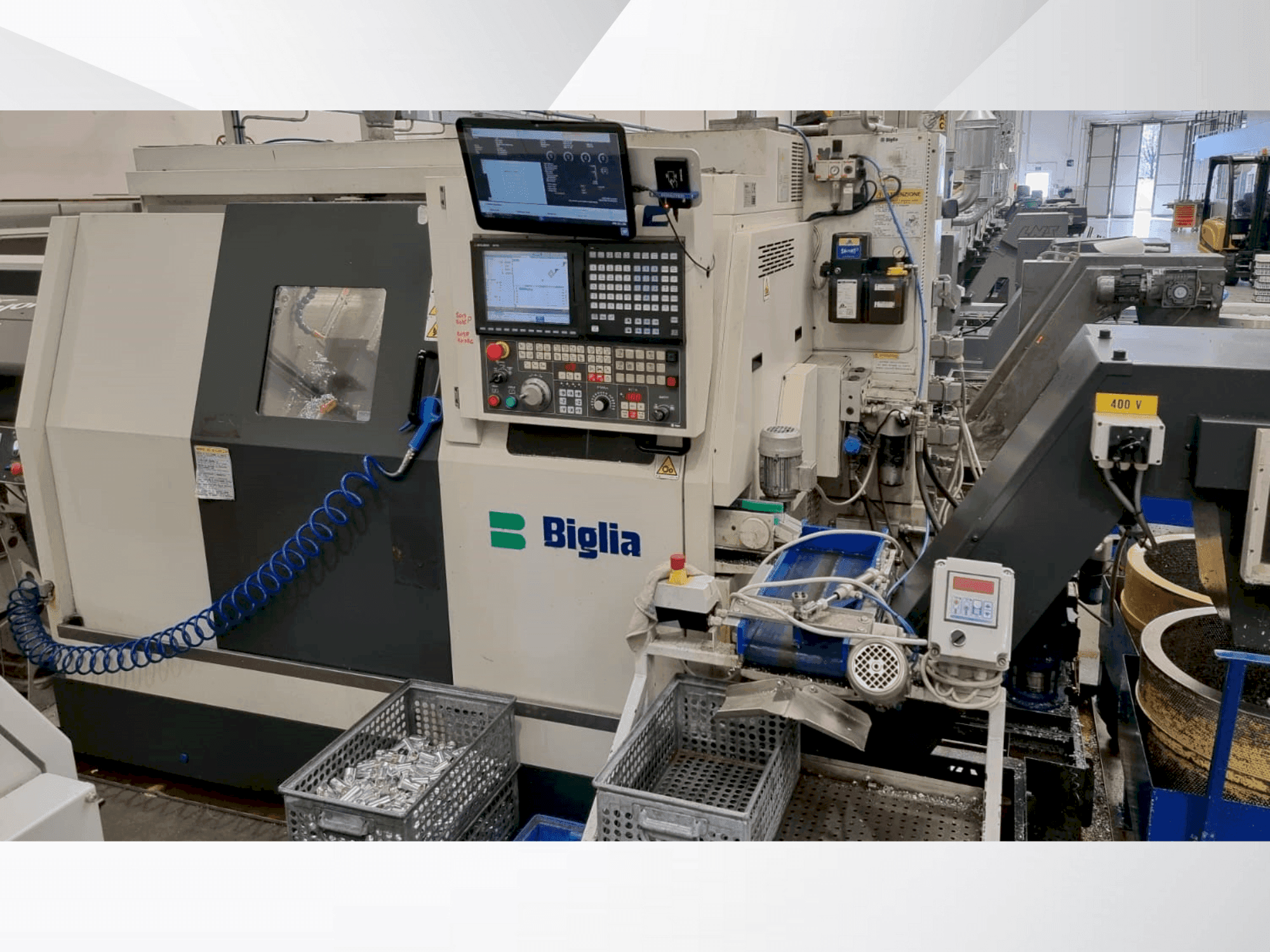

Šī 8 asu horizontālā virpošanas iekārta Biglia B436 Y2 tika ražota 2017. gadā. Tai ir spēcīga 40 kW jauda un ātrgaitas vārpsta, kas spēj sasniegt 7000 apgr./min. Iekārta piedāvā maksimālo stieņa pagrieziena diametru 36 mm un stieņa caurbraukšanas caurules diametru 37,5 mm. Tas ir aprīkots ar Mitsubishi M730 VS-L CNC un Biglia vadības paneli. Mēs piedāvājam pārdošanai Biglia B436 Y2 mašīnu, kas ir ideāli piemērota precīzai apstrādei. Sazinieties ar mums, lai iegūtu sīkāku informāciju par šo horizontālo virpošanas mašīnu.

Pārskats

zīmols: Biglia
gads: 2017
MODELIS: B436 Y2
pielietojuma veids: Tekinimas
Atrašanās vieta: Italija
iekārtas veids: Horizontālās virpošanas mašīnas
pieejamība: Nekavējoties
vadības bloka zīmols: MITSUBISHI

Tehniskā informācija - Biglia B436 Y2

Bendri duomenys

Matavimų plotis: 1515 mm
Matavimų gylis: 3687 mm
Matavimų aukštis: 1992 mm
Mašinos svoris: 4700 kg

Valdymo blokas

Modelis: M730 VS-L
Prekės ženklas: MITSUBISHI

Pagrindinė pavara

Suklio greičio diapazonas: 7000 rpm 1/MIN
Suklio variklio galia: 11 kW

Judėjimas

X AŠIS Judėjimas: 85 MM
Y AŠIS Judėjimas: 50 MM
Z AŠIS Judėjimas: 300 MM

Papildaprīkojums

- Instrumentu turētājs / Revolveris 1 ar 8 instrumentu vietām / Instrumentu sistēmas cilindrisks kāts 25 x 48 mm / Tornis 2 ar 6 instrumentu pozīcijām.
- Šķeldas transportieris:Izplūdes augstums 650 mm / Hidrauliskā sistēma: Piegādes ātrums 19 l/min. / Sistēmas spiediens 90 bar.
- Uzpildes tilpums 50 litri / Dzesēšanas šķidruma sistēma: Plūsmas ātrums 40 l/min / Sistēmas spiediens 4 bāri / Uzpildes tilpums 210 litri.
- Materiāla padeves ierīce: Stieņa diametrs max 52 mm.
- Padeves gājiens maks. 80 mm / Padeves spēks 3000 N / Sinhronizētās vārpstas izgrūšanas ierīce: Izmešanas gājiens 40 mm.
- Hidrauliskā izmešanas un skalošanas ierīce: Izmešanas gājiens 40 mm / Aizmugures urbšanas ierīce: Maks. 5 stacionāri instrumenti.
- Maks. 3 stacionāri un 2 darbināmi instrumenti / Ātrums 6000 min-1. / Griezes moments 8 Nm / Instrumenta montāžas atvere 25 mm.

Papildus informācija

Mašīnas priekšrocības

Tehniskās mašīnas priekšrocības:
- - X ass: 85 mm (x₁ ass), 85 mm (x2 ass), 170 mm (x₃ ass)/y ass: 50 mm (+25/-25) (y₁ ass), 50 mm (+25/- 25) (y₂ ass) / z ass: 300 mm (z₁ ass), 300 mm (z2 ass), 340 mm (z3 ass).
- - Hidrauliskā sistēma: tvertnes tilpums: 25 litri / motora jauda: 2. 2 kw / maksimālais spiediens: 40 bāri.
- - Eļļošanas sistēma: tvertnes tilpums: 3 litri / mašīna ir ce sertificēta.
- - Motorizēta torņa transmisija: instrumenta vārpstas motora jauda: 2. 2 kw.
- - Maksimālais griezes moments: 22 nm.
- - Urbšanas stieņa diametrs: 20 mm.
- - Turrets: instrumentu statnis saderīgs ar instrumentu turētājiem tips: biglia. / instrumenta kāta izmēri: 16x16 mm. / urbšanas stieņa diametrs: 20 mm.

Papildu informācija

- Jauda: 40 kW, 70 A. Vadības panelis: BIGLIA. Barošana: 400V 50Hz. Darba diapazons: Maksimālais stieņa pagriešanas diametrs: 36 mm. Stieņa caurbraukšanas caurules diametrs: 37,5 mm. Galvenā vārpsta: Maksimālais ātrums: 7000 apgr./min. Vārpstas priekšgala atloka tips: 115 mm. Vārpstas caurums: 46 mm. Trīs priekšējo gultņu iekšējais diametrs: 75 mm. Vārpstas motora jauda: 11 kW. Nepārtrauktā vārpstas motora jauda: 7,5 kW. Pastāvīga jauda no: 1700 apgr./min. Maksimālais griezes moments: 62 Nm. Spiedpatronas aizvēršanas cilindra bīdāmā daļa: 75 cm². Ieliktņa patronas aizvēršanas cilindra gājiens: 26 mm. Regulējams aizvēršanas spēks no 5 līdz 30 bāriem. Maksimālais iespīlēšanas spēks: 2250 daN. Pretvārpsta: Maksimālais ātrums: 7000 apgr./min. Vārpstas priekšgala atloka tips: 115 mm. Vārpstas caurums: 46 mm. Trīs priekšējo gultņu iekšējais diametrs: 75 mm. Vārpstas motora jauda: 11 kW. Nepārtrauktā vārpstas motora jauda: 7,5 kW. Pastāvīga jauda no: 1700 apgr./min. Maksimālais griezes moments: 62 Nm. Spiedpatronas aizvēršanas cilindra bīdāmā daļa: 75 cm². Ieliktņa patronas aizvēršanas cilindra gājiens: 26 mm. Regulējams aizvēršanas spēks no 5 līdz 30 bāriem. Maksimālais iespīlēšanas spēks: 2250 daN. Augšējais šķērsslīdnis: Z₁ ass (gareniskais slaids): Maksimālais gājiens: 300 mm. Skrūves diametrs/solis: 25/10 mm. Maksimālais ātrais ātrums: 30 m/min. X₁ ass (šķērsvirziena slaids): maksimālais gājiens: 85 mm. Skrūves diametrs/solis: 25/10 mm. Maksimālais ātrais ātrums: 15 m/min. Y₁ ass (vertikāls slaids): maksimālais gājiens: 50 mm (+25/-25). Skrūves diametrs/solis: 25/5 mm. Maksimālais ātrais ātrums: 15 m/min. Apakšējais šķērsslīdnis: Z₂ ass (gareniskais slīdnis): Maksimālais gājiens: 300 mm. Skrūves diametrs/solis: 25/10 mm. Maksimālais ātrais ātrums: 30 m/min. X₂ ass (šķērsvirziena slaids): Maksimālais gājiens: 85 mm. Skrūves diametrs/solis: 25/5 mm. Maksimālais ātrais ātrums: 15 m/min. Y₂ ass (vertikāls slaids): maksimālais gājiens: 50 mm (+25/-25). Skrūves diametrs/solis: 25/5 mm. Maksimālais ātrais ātrums: 15 m/min. Pretvārpstas šķērsslīdnis: Z₃ ass (gareniskais slīdnis): Maksimālais gājiens: 340 mm. Skrūves diametrs/solis: 25/10 mm. Maksimālais ātrais ātrums: 30 m/min. X₃ ass (šķērsvirziena slaids): maksimālais gājiens: 170 mm (+85/-85). Skrūves diametrs: 25/5 mm. Maksimālais ātrais ātrums: 15 m/min.

*Parādītie dati var atšķirties no faktiskajām vērtībām, par to jāpārliecinās tirdzniecības pārstāvim.
